8086基础阶段总结

通用寄存器

内存访问&字节序

段地址&偏移地址

虚拟硬盘の写入&虚拟机(Bochs)

虚拟硬盘

  1. 写入数据工具:WinHex
  2. 一切从主引导扇区开始

Bochs虚拟机

可调试操作系统の虚拟机

显卡&显存

屏幕显示文本

  1. 一字节字符编码信息 + 一字节显示属性信息

  2. MOV

    mov 目的操作数,源操作数

  3. 汇编程序の标号

    代表距离最近的汇编指令の汇编地址

  4. JMP -> 段间绝对跳转指令

    jmp 段地址:偏移地址

  5. 虚拟机添加硬盘运行写屏程序

  6. 主引导扇区布局

    0x07C00 - 0x07E00

  7. 使用标号计算偏移地址

    直接 对标号做加减操作 进行跳转

  8. 寄存器 绝对 间接 近跳转 -> jmp bx

    1. 近跳转:段内跳转

    2. 间接 :跳转地址由寄存器间接给出

    3. 绝对 :给出的地址是实际地址

  9. 使用相对偏移量の短跳转&近跳转(可省参数)

    1. 短跳转:jmp (short) 标号 -编译-> EB 8位の相对偏移量
    2. 近跳转:jmp (near) 标号 -编译-> E9 16位の相对偏移量

屏幕显示数字

  1. 无符号数除法 指令
  2. XOR -> 异或指令
  3. ADD -> 加法指令
  4. 段超越前缀 -> 跨段访问内存时,使用另一个段地址寄存器作前缀用:连接

循环、批量传送 和 条件转移

  1. NASM 的 $ 和 $$ 指令

    $ -> 当前代码的汇编地址

    $$ -> 代码首部的起始汇编地址

  2. 跳过 非指令の数据区

    1. 指令:db、dw等定义数据区
    2. 在起始处用jmp跳至指令区
  3. 串传送

    1. 使用前准备工作:

      DS:SI 原始数据串地址:偏移地址

      ES:DI 目标位置段地址:偏移地址

    2. 指令(REP指令依cx计数):

      1. (REP) MOVSB -> (重复) 按字节传送(一次)
      2. (REP) MOVSW -> (重复)按字传送(一次)
      3. CLD -> 方向标志清零,使之指示正方向(低地址->高地址)
      4. STD -> 置方向标志为1,指示反方向
    3. 标志寄存器FLAGS中:

      1. 方向标志(DF):指示串传送流方向
      2. 零 标志(ZF):指示最近一次计算所得是(1)否(0)为零
  4. LOOP指令

    1. 用法:loop 标号(地址)

    2. 循环次数:cx寄存器中所存数值

    3. 机器码:E2 8位相对偏移量

    4. 执行过程:

      1. 将cx内容减一
      2. 若cx内容 不为零,转移执行,否则顺序往后执行
  5. 基址寻址& INC指令

    INC -> 自增(可用于 基址偏移地址寻址 使基地址循环自增)

    ​ inc r/m(m需指定占用字节大小)

    8086中,只能使用BX、SI、DI、BP寄存器来提供偏移地址(如mov [bx], dl)

    寄存器BX在设计之初的作用之一就是用来提供数据访问的基地址,所以又叫基址寄存器(Base Address Register)*

    在设计8086处理器时,每个寄存器都有自己的特殊用途,比如AX累加器(Accumulator),与它有关的指令还会做指令长度上的优化(较短);CX计数器(Counter)DX数据寄存器(Data),除了作为通用寄存器外,还专门用于和外设之间进行数据传送;SI源索引寄存器(Source Index)DI是**目标索引寄存器(Destination Index)**,用于数据传送操作,我们已经在movsb和movsw指令用法中领略过了

  6. DEC指令

    DEC -> 自减

    ​ dec (r/m)

  7. 基址变址寻扯&条件转移指令

    1. 8086中基址变址允许的组合:

      bx + si

      bx + di

      bp + si

      bp + di

    2. 条件转移指令:

      1. JNS -> 符号标志(SF)为0时跳转
    3. 标志寄存器FLAGS中:

      1. 符号标志(SF):计算结果最高位为0则为0,反之为1

计算机中的负数

  1. 减法指令&求补指令(SUB&NEG)

    1. SUB -> 减法指令

      ​ sub r/m, r/m/imm(立即数)

      ​ 注意:两操作数宽度需一致,且不能同为内存地址(m)

    2. NEG -> 求负or求补

      ​ neg r/m -> 执行 0-操作数 操作 得到补码(负数),执行后替换操作数中的内容

  2. 对于 有(无)符号数 の区分

    可以说,大多数指令既适用于无符号整数,也适用于有符号整数。指令执行的结果不管是用无符号整数来解释,还是用有符号整数来解释,都是正确的

    但是,也有一些指令不能同时应付无符号数和有符号数,需要根据你的实际情况选择它们的无符号版本和有符号版本。比如,无符号数乘法指令mul和有符号数乘法指令imul,以及无符号数除法指令div和有符号数除法指令idiv

    简单总结,有些指令皆适用,有些指令要区分使用

  3. 有符号数の除法指令IDIV

    ​ idiv r/m

    1. 商和余数的符号性

      如果 被除数 和 除数 的符号不同为负数

      余数的符号 始终 和被除数相同

  4. 有符号数の符号扩展指令

栈&逻辑指令

    1. cs -> 指定代码段识别区

    2. ds/es -> 指定数据段识别区

    3. ss:sp -> 指定栈段识别区

    4. 栈の使用:(必须保持栈平衡,有压必有出)

      1. PUSH -> 入栈

        ​ push r/m

        push dx

        push word [0x2002]

        ​ push 执行过程:

        1. sp = sp - 操作数大小(字节);
        2. 利用ss:sp生成物理地址;
        3. 将操作数写入上述地址处
      2. POP -> 出栈

        ​ pop r/m

        pop ax

        pop word [0x08]

        ​ pop 执行过程:

        1. 利用ss:sp生成物理地址;
        2. 从上述地址处取得数据,存入由操作数提供的目标位置处;
        3. sp = sp + 2;
      3. 注意:

        1. 必须保持栈平衡,有压必有出
        2. 充分估计需要的栈空间,开辟安全的空间
  1. 逻辑指令

    1. OR -> 逻辑或

      ​ or r/m, r/m/imm(左右操作数长度需一致)

    2. AND -> 逻辑与

      ​ and r/m, r/m/imm(长度需一致)

Intel8086处理器の寻址方式

  1. 寄存器/立即数寻址/直接寻址
  2. 基址寻址
  3. 变址寻址
  4. 基址变址寻址

硬盘&显卡の访问与控制

  1. align -> 设置段对齐长度

    section s align=16

  2. vstart -> 设置段内相对起始汇编地址

    section s align=16 vstart=0x100

  3. 加载器 & 用户程序

    image-20231111103004990
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    ;=================================================
    section header vstart=0
    ; 程序总长度
    program_lenth dd program_end
    ; 用户程序入口点
    code_entry dw start
    dd section.code.start
    ; 段重定位表项个数
    realloc_tbl_len dw (segtbl_end-segtbl_begin)/4
    ; 段重定位表
    segtbl_begin:
    code_segment dd section.code.start
    data_segment dd section.data.start
    stack_segment dd section.stack.start
    segtbl_end:
    ;=================================================
    section code align=16 vstart=0
    start:

    section.段名字.start -> 计算段汇编地址

    image-20231111103908690
  4. 加载器的工作流程 & 常数的声明方法

    1. 加载器工作流程

      1. 读取用户程序的起始扇区
      2. 把整个用户程序都读入内存
      3. 计算段的物理地址和逻辑段地址(段的重定位)
      4. 转移到用户程序执行(将处理器的控制权交给用户程序)
    2. 声明常量:

      1
      app_lba_start equ(als) 100	; 相当于#define,常数的声明不占用汇编地址
  5. 外围设备及其接口

中断&动态时钟显示

中断

  1. 外部硬件中断

    后经中断屏蔽寄存器

    标志寄存器可选是否忽略中断

    1 -> 接受&响应中断,0 -> 屏蔽信号

  2. 实模式下的中断向量表(由 BIOS 在开机时创建供 CPU 使用)

    中断号 x 4 = 物理地址(段地址 + 偏移地址)

  3. 遇到中断时操作

    1. 保护断点现场(将标志寄存器、指令指针寄存器等压栈)
    2. 执行中断处理程序(取得地址、执行)
    3. 遇到 iret(中断返回)指令,返回断点,将前状态出栈,继续执行

时钟(RTC 电路 + CMOS RAM)

  1. RTC:单独供电,CMOS RAM 中一小部分存储时钟信息,其它空间存储硬件配置等信息

  2. RTC 电路可以发出的中断信号

    1. 周期性中断信号(Periodic Interrupt: PI)

      PIE 置 1 时需将 0 ~ 3 位置数选择速率(0 ~ 3 全部置 0 则 PIE 自动置 0)

    2. 更新周期结束中断(Update-ended Interrupt: UI)

      进行时钟更新的周期

      1. 更新周期的开关

      2. 更新周期的过程监视

        时钟更新过程中会暂时与总线断开以防误访问

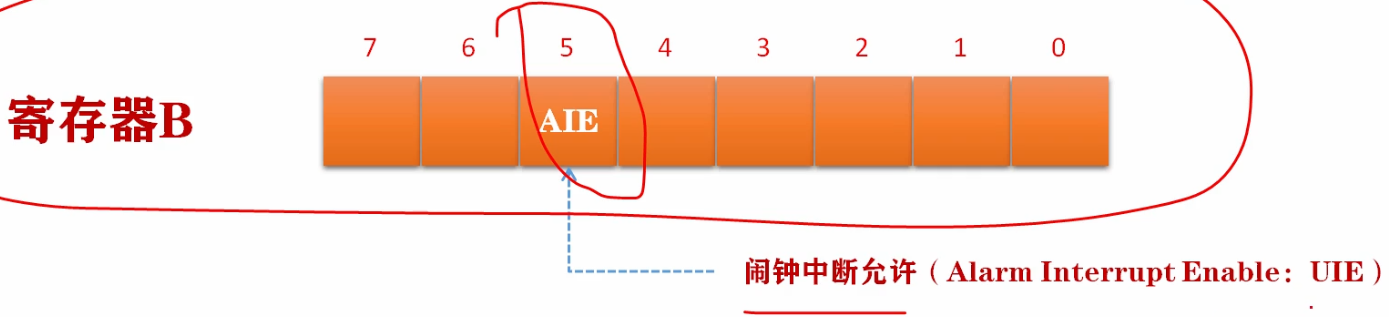

    3. 闹钟中断(Alarm Interrupt: AI)

  3. 中断类型的判别

    对 寄存器 C(只读寄存器) 的读操作会使所有位清零,低 4 位为保留位(始终为 0)

32位x86处理器架构

保护模式
